उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| हाई लाइट: | उच्च शक्ति पीसीबी,धातु पहने पीसीबी |
||
|---|---|---|---|

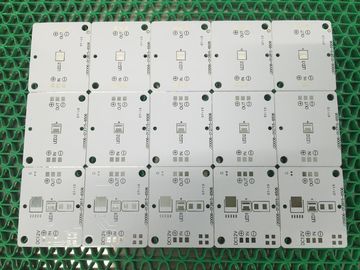

सुपर उज्ज्वल उच्च शक्ति एलईडी पीसीबी के लिए, एल्यूमीनियम पीसीबी बोर्ड एलईडी
JHD पीसीबी
JHD पीसीबी अधिक से अधिक 6 वर्षों के निर्यात का अनुभव के साथ एक prefessioal पीसीबी और PCBA निर्माता है। शेन्ज़ेन, चीन में स्थित है। हम कुशल पीसीबी इंजीनियरों और उत्पादन लाइन के लिए उत्साही, सकारात्मक कर्मचारी है। हमारे मुद्रित सर्किट बोर्ड के सभी अनुकूलित कर रहे हैं।
पीसीबी के लिए तकनीकी विनिर्देश
| परत की संख्या | 1,2,4 या 6, 18 तक परत |
| आदेश की मात्रा | 1 से 50,000 |
| बोर्ड आकार | Retangular, गोल, स्लॉट्स, कटआउट, जटिल, अनियमित |
| बोर्ड प्रकार | कठोर, लचीला, कठोर लचीला |
| बोर्ड सामग्री | एफआर 4 गिलास epoxy, एफआर -4 उच्च टीजी, आज्ञाकारी RoHS, एल्यूमिनियम, रोजर्स, आदि। |
| बोर्ड काटना | कतरें, वि स्कोर, टैब कराई |
| बोर्ड मोटाई | 0.2-4.0mm, फ्लेक्स 0.01-0.25mm |
| कॉपर भार | 1.0, 1.5, 2.0 आउंस |
| सोल्डर मास्क | दो तरफा हरी LPI, इसके अलावा लाल, सफेद, पीला, नीला, काला समर्थन |
| सिल्क स्क्रीन | दो तरफा या एक तरफा सफेद, पीले, काले, या नकारात्मक में |
| सिल्क स्क्रीन मिन पंक्ति चौड़ाई | 0.006 '' या 0.15mm |
| मैक्स बोर्ड आयाम | 20 इंच * 20inch या 500mm * 500mm |
| मिन ट्रेस / गैप | 0.10mm, या 4mils |
| मिन होल व्यास ड्रिल | 0.01 ', 0.25 मिमी, या 10mils |
| सतह खत्म | HASL, Nickle, विसर्जन सोना, विसर्जन टिन, विसर्जन रजत, ओएसपी, आदि। |
| बोर्ड मोटाई सहिष्णुता | ± 10% |
| कॉपर वजन सहिष्णुता | 0.25 आउंस ± |
| मिनिमल स्लॉट चौड़ाई | 0.12 ', 3.0 मिमी, या 120mils |
| वी के स्कोर गहराई | बोर्ड मोटाई का 20-25% |
| डिजाइन फ़ाइल Formate | Gerber RS-274,274D, ईगल और ऑटोकैड के DXF, DWG |
हम किसी भी पीसीबी बोर्ड बाहर शिपिंग से पहले कई गुणवत्ता सुनिश्चित करने प्रक्रियाओं का प्रदर्शन
---इसमें शामिल है:
* दृश्य निरीक्षण
* फ्लाइंग जांच
* कीलों का पलंग
· * मुक़ाबला नियंत्रण
· * मिलाप की क्षमता का पता लगाने
* डिजिटल माइक्रोस्कोप metallograghic
· * AOI (स्वचालित ऑप्टिकल निरीक्षण)
पीसीबी विनिर्माण के लिए विस्तृत नियम
--- पीसीबी विधानसभा के लिए तकनीकी की आवश्यकता:
* व्यावसायिक भूतल-बढ़ते और के माध्यम से छेद टांका लगाने की प्रौद्योगिकी
* 1206,0805,0603 घटकों श्रीमती प्रौद्योगिकी जैसे विभिन्न आकारों
* आईसीटी (सर्किट टेस्ट में), एफसीटी (कार्यात्मक सर्किट टेस्ट) तकनीक।
उल, CE, एफसीसी, RoHS अनुमोदन के साथ * पीसीबी विधानसभा
* श्रीमती के लिए नाइट्रोजन गैस टांका reflow प्रौद्योगिकी।
* उच्च मानक श्रीमती और मिलाप विधानसभा लाइन
* उच्च घनत्व परस्पर बोर्ड स्थापन प्रौद्योगिकी क्षमता।
पीसीबी विधानसभा क्षमताओं
| मात्रा | प्रोटोटाइप और कम मात्रा पीसीबी विधानसभा, 250 के लिए 1 बोर्ड से, विशेषता है, या अप करने के लिए 1000 |
| सभा के प्रकार | श्रीमती, होना छेद |
| मिलाप प्रकार | पानी में घुलनशील मिलाप पेस्ट, Leaded और सीसा |
| अवयव | निष्क्रिय नीचे 0201 आकार के लिए BGA और VFBGA Leadless चिप वाहक / सीएसपी दो तरफा श्रीमती विधानसभा 0.8mils को ठीक पिच BGA मरम्मत और Reball भाग हटाने और प्रतिस्थापन |
| नंगे बोर्ड का आकार | सबसे छोटा: 0.25 * 0.25 इंच सबसे बड़ा: 20 * 20 इंच |
| फ़ाइल Formate | सामग्री के बिल Gerber फ़ाइलें पिक-एन-प्लेस फ़ाइल |
| सेवा के प्रकार | टर्नकी, आंशिक टर्नकी या माल |
| घटक पैकेजिंग | कट टेप, ट्यूब, रीलों, ढीला भागों |
| समय बदलो | 15 दिन सेवा के लिए एक ही दिन सेवा |
| परिक्षण | फ्लाइंग जांच टेस्ट, एक्स-रे निरीक्षण AOI टेस्ट |
| पीसीबी विधानसभा की प्रक्रिया | ड्रिलिंग ----- एक्सपोजर ----- चढ़ाना ----- Etaching और स्ट्रिपिंग ----- पंचिंग ----- विद्युत परीक्षण ----- श्रीमती ----- लहर टांका --- --Assembling ----- आईसीटी ----- समारोह परीक्षण ----- तापमान और आर्द्रता परीक्षण |
हम आपको प्रदान करने के लिए सबसे अच्छा इलेक्ट्रॉनिक्स सेवा में सक्षम हैं:
समय - सीमा
नमूने: 3-4 दिन
बड़े पैमाने पर उत्पादन: 7-15 दिन (मात्रा पर निर्भर करती है)
भुगतान की शर्तें
टी / टी, वेस्टर्न यूनियन
पैकिंग और शिपमेंट
गत्ते का डिब्बा में वैक्यूम पैकेज
पीसीबी विधानसभा के लिए तकनीकी की आवश्यकता:
1) पेशेवर सतह बढ़ते और के माध्यम से छेद टांका लगाने की प्रौद्योगिकी
2) 1206,0805,0603,0402 घटकों श्रीमती प्रौद्योगिकी जैसे विभिन्न आकारों
3) आईसीटी (सर्किट टेस्ट में), एफसीटी (कार्यात्मक सर्किट टेस्ट) तकनीक।
4) उल के साथ पीसीबी विधानसभा, CE, एफसीसी, RoHS अनुमोदन
5) श्रीमती के लिए नाइट्रोजन गैस टांका reflow प्रौद्योगिकी।
6) उच्च मानक श्रीमती और मिलाप विधानसभा लाइन
7) उच्च घनत्व परस्पर बोर्ड स्थापन प्रौद्योगिकी क्षमता।
पीसीबी और पीसीबी विधानसभा के लिए बोली की आवश्यकता:
1) Gerber फ़ाइल और बोम सूची
2) PCBA या PCBA नमूना के Pics हमारे लिए साफ
3) PCBA के लिए टेस्ट विधि
हम क्यों?
गुणवत्ता
हमारे उल (E465880) / ROHS मानकों शुरू से खत्म करने के लिए गुणवत्ता विधानसभाओं बीमा। यह एक साधारण कस्टम उत्पाद या एक जटिल टर्नकी उत्पादन चलाने चाहे, JHD पीसीबी उच्चतम गुणवत्ता मानकों का पालन करना होगा।
सक्षम
JHD पीसीबी विधानसभा क्षमताओं और योग्यताओं कि गुणवत्ता बीमा के क्षेत्र में नवीनतम हर उत्पाद हम उत्पादन में बनाया गया है प्रदान करता है।
अनुभव
यह अपने निर्माण के लिए आता है जब आप एक साथी तुम पर निर्भर कर सकते हैं। हमारे प्रबंधन टीम संयुक्त उद्योग ज्ञान के 8years से अधिक है। हमारे इंजीनियरिंग टीम पर 5 साल का अनुभव है।
अपने हितों की रक्षा
अपने बौद्धिक संपदा की रक्षा नौकरी से एक है! प्रशिक्षित पेशेवरों की हमारे स्टाफ के सभी एक सख्त गोपनीयता अनुबंध के तहत काम कर रहे हैं और के रूप में वे अपने ही होगा अपने महत्वपूर्ण प्रलेखन का इलाज कर रहे हैं।
लचीलापन
JHD पीसीबी अपने आप को हमारे ग्राहकों की जरूरतों के आसपास कस्टम दर्जी कार्यक्रमों के लिए हमारी क्षमता पर गर्व करता है। JHD पीसीबी समय अपने अद्वितीय व्यापार जरूरतों को सुनने और फिर उन्हें पार करने के लिए बाहर सेट करने के लिए ले जाता है।
उत्पाद के आवेदन:
1. कंप्यूटर और प्रासंगिक उत्पादों: जंगम बिजली बोर्ड, यू डिस्क, नेटवर्क इंटरफेस, पैनल कंप्यूटर, कैमराल, तार-कम माउस।
2. घर उपकरण: स्मार्ट प्रोजेक्टर / डिजिटल कैमराल, उच्च आवृत्ति बोर्ड। रिकॉर्डर और अपराधी बोर्ड, ऑटो ऑडियो उपकरण मुख्य बोर्ड और नियंत्रण बोर्ड।
3. तार-कम संचार: मोबाइल बोर्ड ,. जीपीएस / दिशा रिकॉर्ड बोर्ड, वायरलेस टेलीफोन मुख्य बोर्ड, इंटरकॉम मुख्य बोर्ड।
4. एलईडी प्रकाश: एलईडी ड्राइव शक्ति, प्रकाश पैनल का नेतृत्व किया, प्रकाश बेल्ट का नेतृत्व किया।
JHD पीसीबी अपने निकट भविष्य में विश्वसनीय भागीदार होना चाहते हैं!
